Visualización · proyecto de ejecución

Barquilleros 10

Zamarramala · Segovia · ocho vistas exteriores y catorce interiores

REF 2025-0335FIEL AL PROYECTO VISADOENTRE MEDIANERAS · PB+1GENERADO 13 · 09 · 2026

Ocho renders exteriores de la misma vivienda, generados a partir del modelo 3D levantado con las cotas del proyecto y de las referencias de materiales del arquitecto. Cada imagen lleva debajo un conmutador para ver la vista del modelo con la que se fijó su geometría: mismos huecos, misma cubierta, misma parcela.

La fachada de jardín encendida reflejada en la piscina, en la hora azul

08 · Nocturna desde la piscina24 mm · +0,60 m · hora azul · la fachada reflejada en la lámina de agua

Colección

Las ocho vistas

El orden es el del encargo. En cada tarjeta, «Ver modelo 3D» muestra la captura del visor con la que se guió la generación.

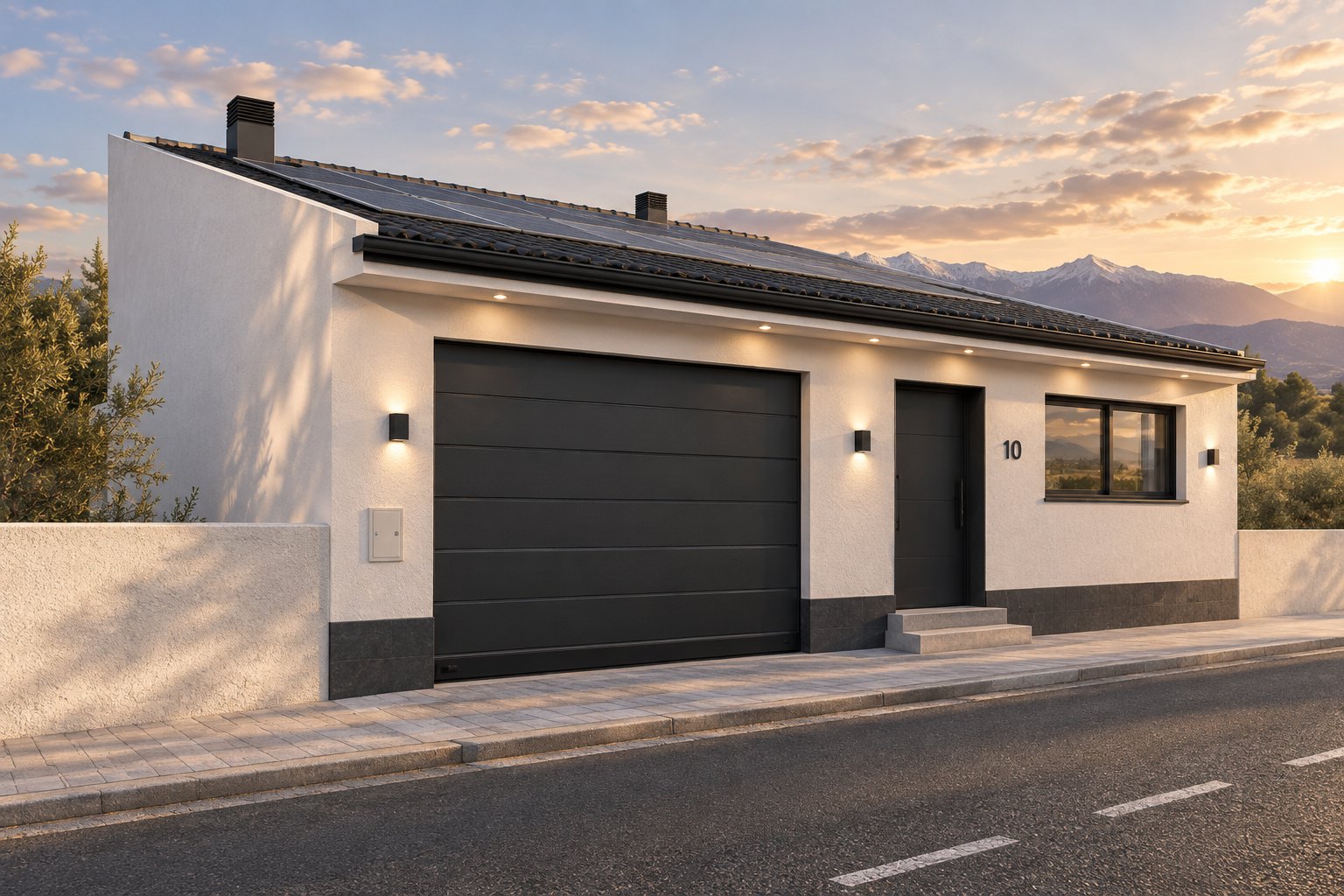

Fachada a calle: garaje a la izquierda, acceso con dos peldaños y ventana a la derecha, luz de última hora — 01 **Perspectiva principal · calle** Garaje seccional 3,80×2,65 a la izquierda, puerta 1,35×2,20 con dos peldaños y el número 10, ventana 1,80×1,10 a la derecha, cornisa +3,25, faldón único con las 16 placas. 28 mmcámara +1,60 msol 18:30

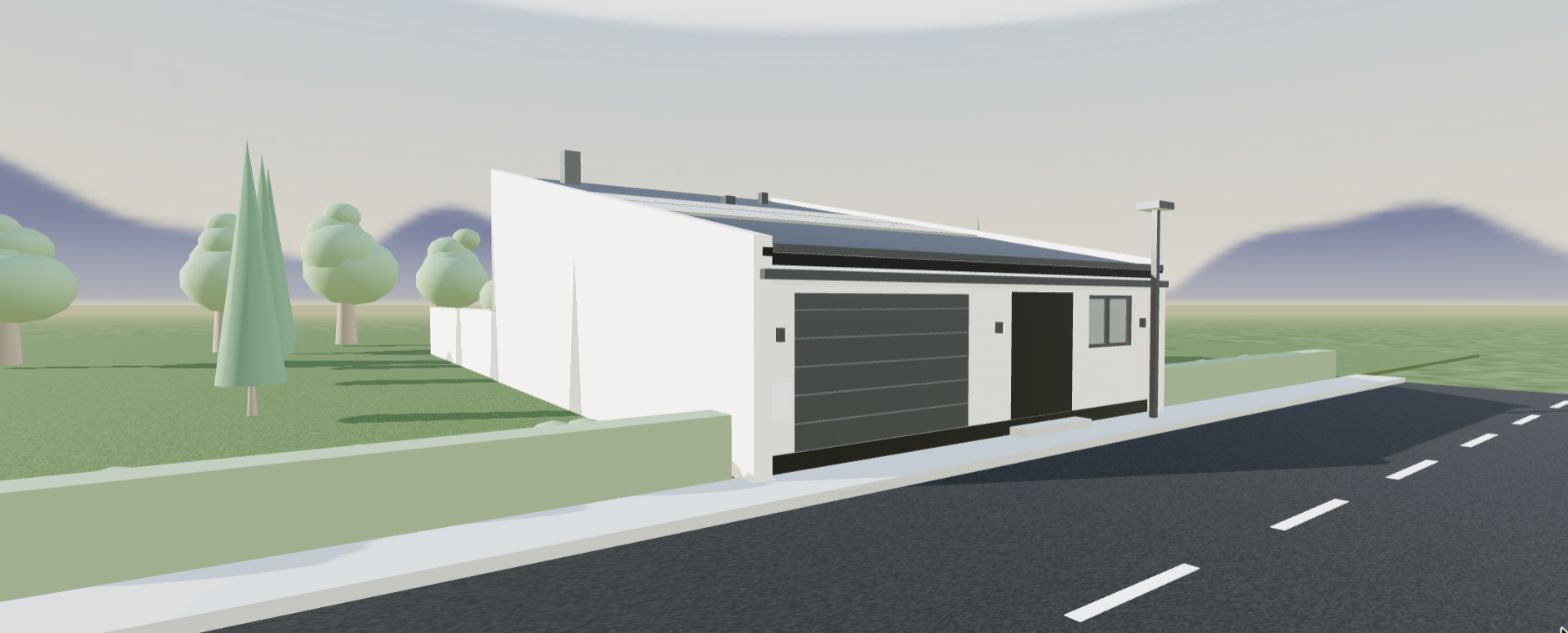

Vista 01 del modelo 3D — 01 **Perspectiva principal · calle** Garaje seccional 3,80×2,65 a la izquierda, puerta 1,35×2,20 con dos peldaños y el número 10, ventana 1,80×1,10 a la derecha, cornisa +3,25, faldón único con las 16 placas. 28 mmcámara +1,60 msol 18:30

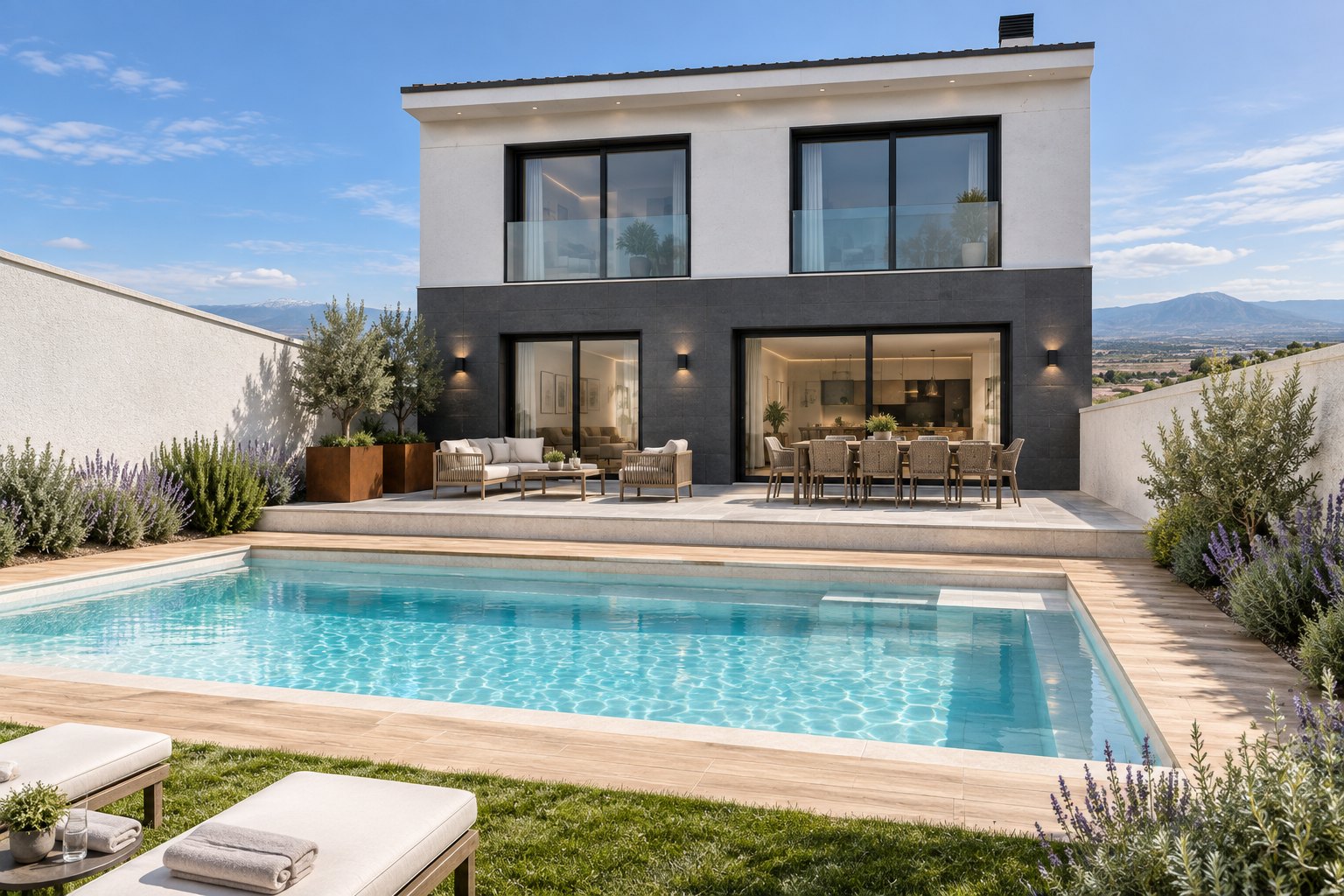

Fachada de jardín — 02 **Perspectiva trasera · jardín** Porcelánico antracita en planta baja, monocapa blanco en primera, P-E.2 de 4,00 a la derecha y P-E.1 de 2,20 a la izquierda, dos P-E.3 con barandilla de vidrio, alero de hormigón, muro medianero alto a la izquierda. 24 mmcámara +1,60 msol 11:30

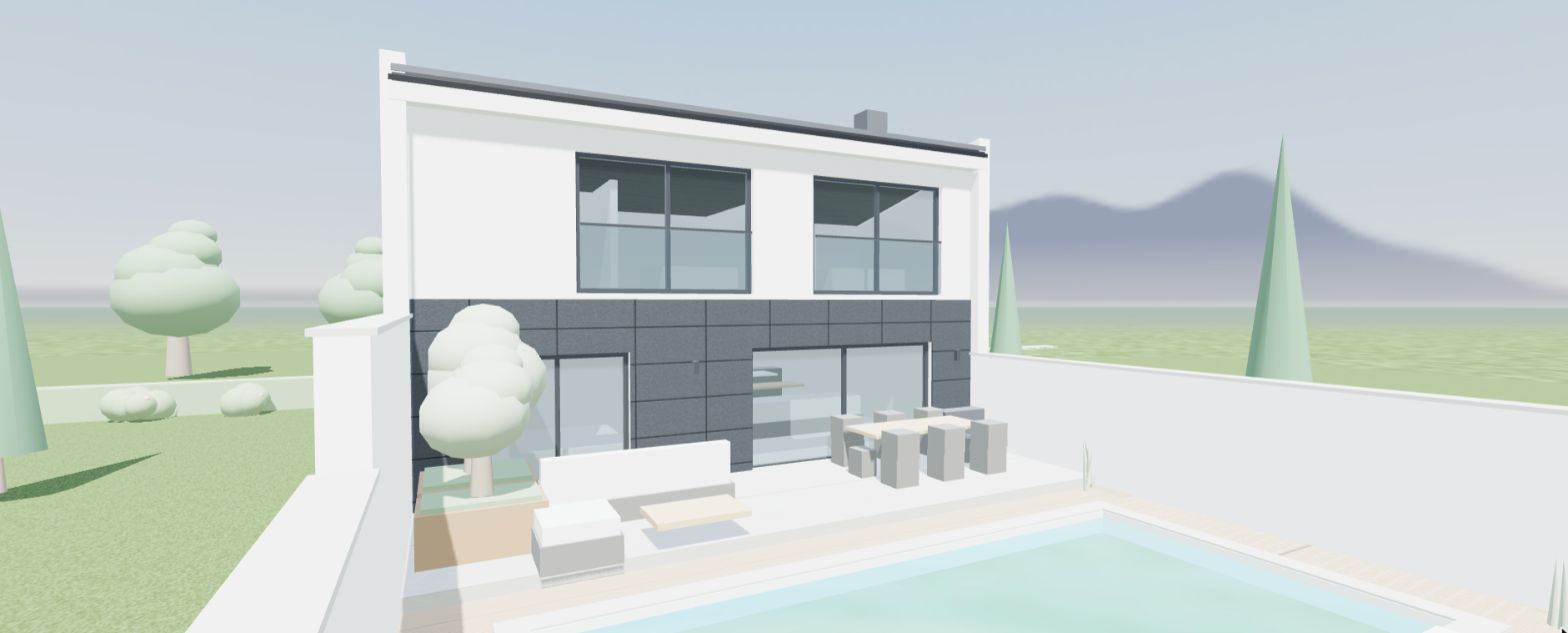

Vista 02 del modelo 3D — 02 **Perspectiva trasera · jardín** Porcelánico antracita en planta baja, monocapa blanco en primera, P-E.2 de 4,00 a la derecha y P-E.1 de 2,20 a la izquierda, dos P-E.3 con barandilla de vidrio, alero de hormigón, muro medianero alto a la izquierda. 24 mmcámara +1,60 msol 11:30

Oblicua elevada mostrando el faldón único desde la calle al jardín — 03 **Oblicua de volumetría** Sustituye a la «vista lateral» del encargo: entre medianeras no hay fachadas laterales. Se lee el faldón continuo del 21 % subiendo de la cornisa de calle al alero de jardín y el muro medianero siguiendo la pendiente. 35 mmcámara +9,5 msol 16:00

Vista 03 del modelo 3D — 03 **Oblicua de volumetría** Sustituye a la «vista lateral» del encargo: entre medianeras no hay fachadas laterales. Se lee el faldón continuo del 21 % subiendo de la cornisa de calle al alero de jardín y el muro medianero siguiendo la pendiente. 35 mmcámara +9,5 msol 16:00

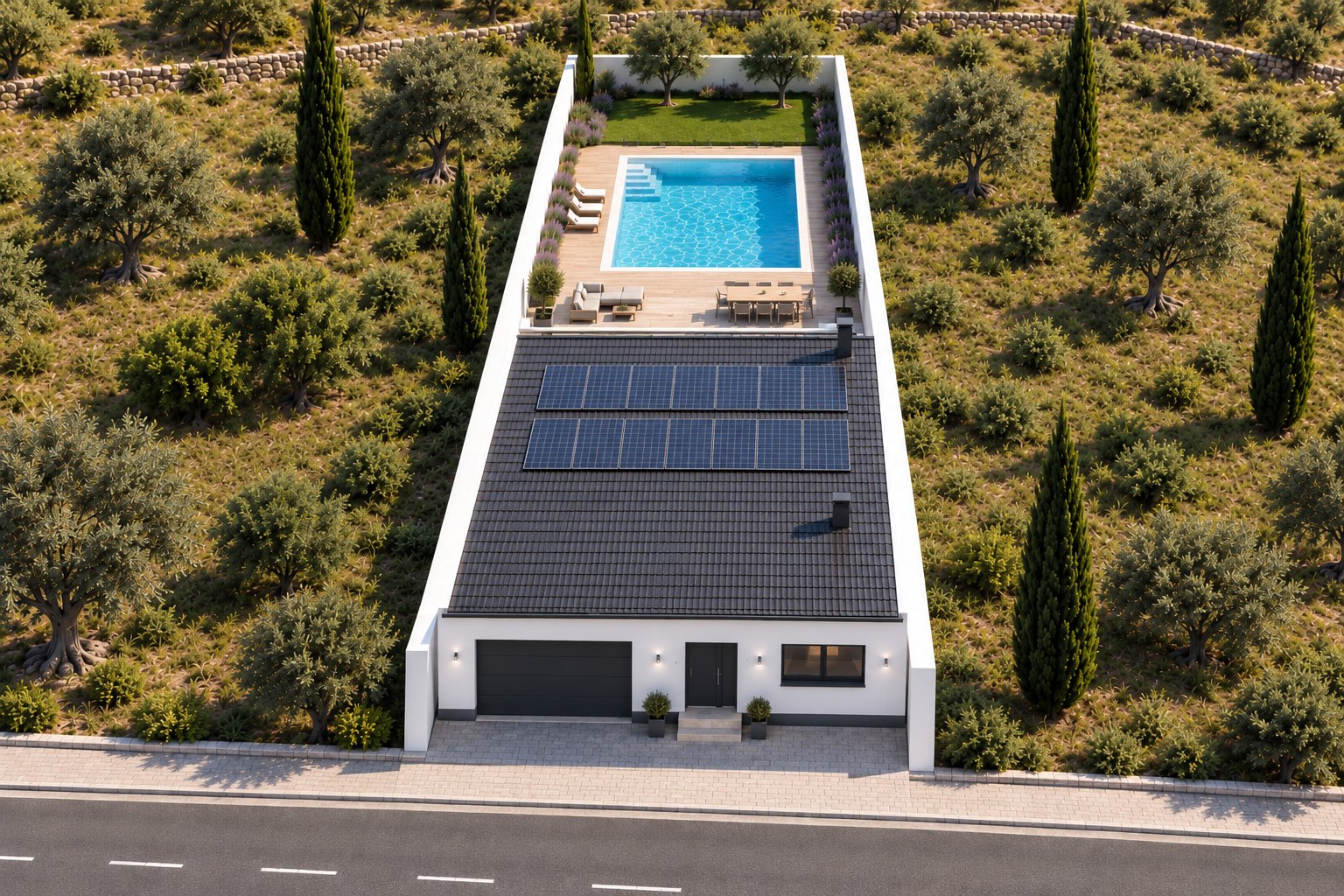

Vista aérea de la parcela completa desde la calle — 04 **Vista aérea** Parcela de 10,50 × 28,36 m completa: fachada en la alineación sobre la acera, cubierta con las dos series de ocho módulos, terraza de 70 m², vaso de 8×4 y franja de césped al fondo. Desde este punto la fachada de jardín queda oculta tras el alero. 35 mmcámara +21 msol 13:00

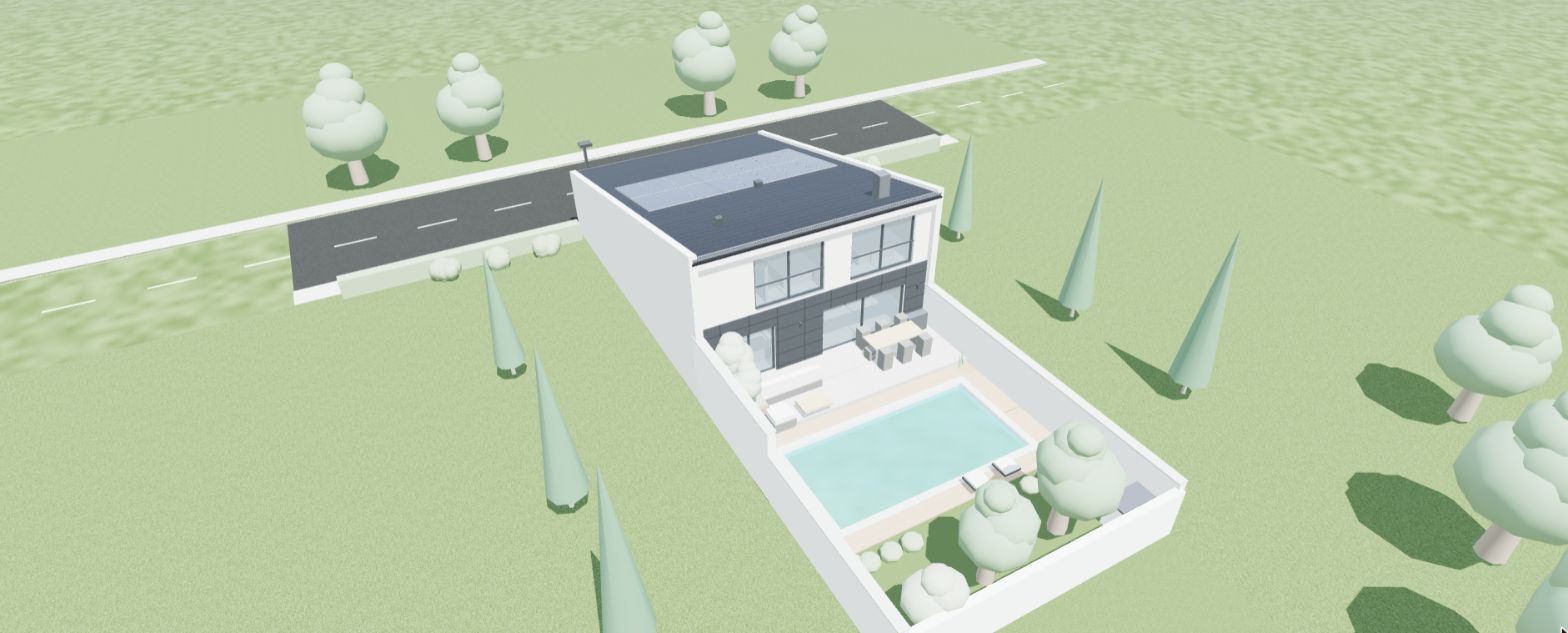

Vista 04 del modelo 3D — 04 **Vista aérea** Parcela de 10,50 × 28,36 m completa: fachada en la alineación sobre la acera, cubierta con las dos series de ocho módulos, terraza de 70 m², vaso de 8×4 y franja de césped al fondo. Desde este punto la fachada de jardín queda oculta tras el alero. 35 mmcámara +21 msol 13:00

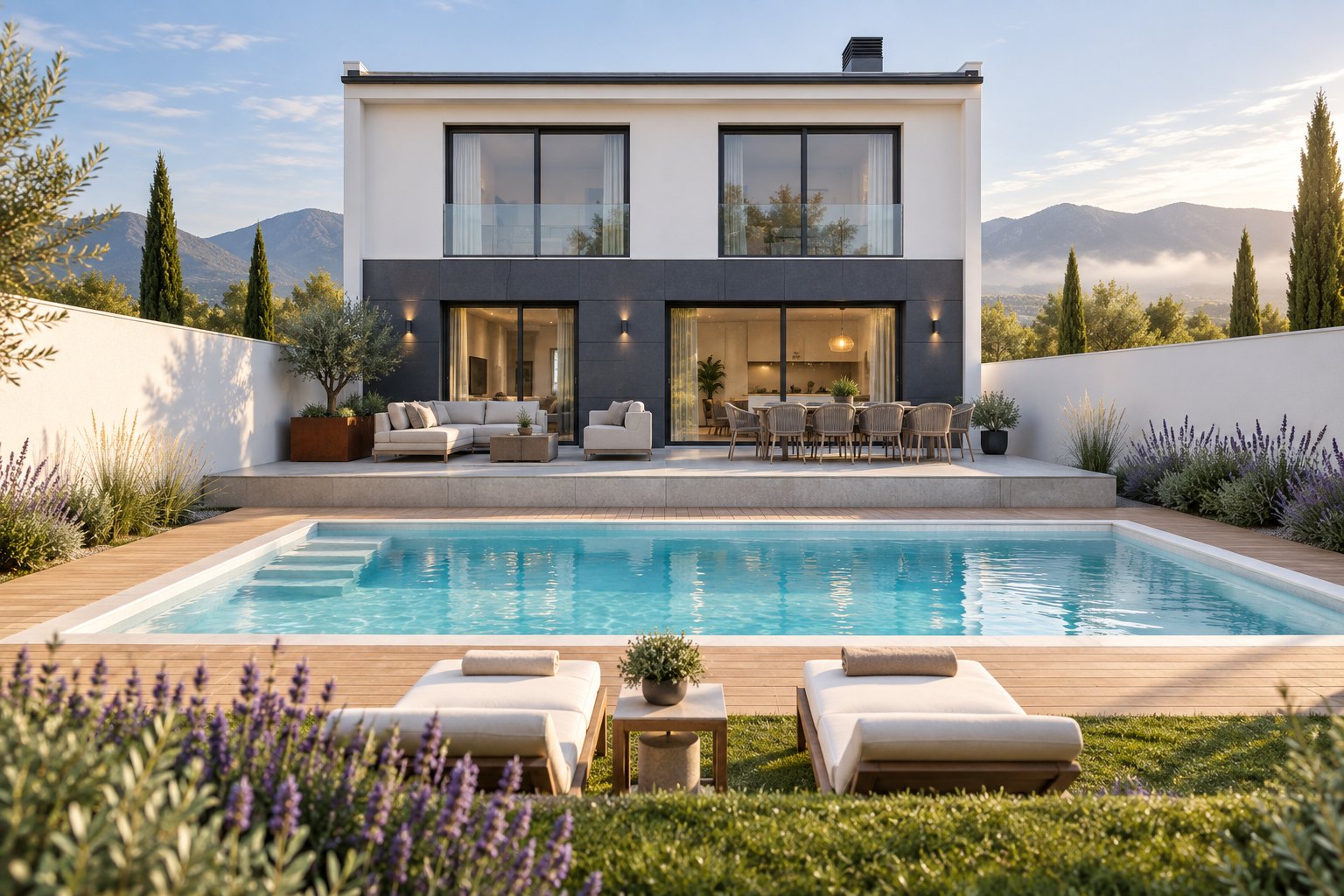

Vista desde el césped a través de la piscina hacia la casa, luz de mañana — 05 **Desde el jardín** Al nivel del césped, con las tumbonas y las lavandas en primer término, la escalera de obra del vaso a la izquierda, el estar a la izquierda y el comedor de ocho a la derecha. 24 mmcámara +1,55 msol 10:00

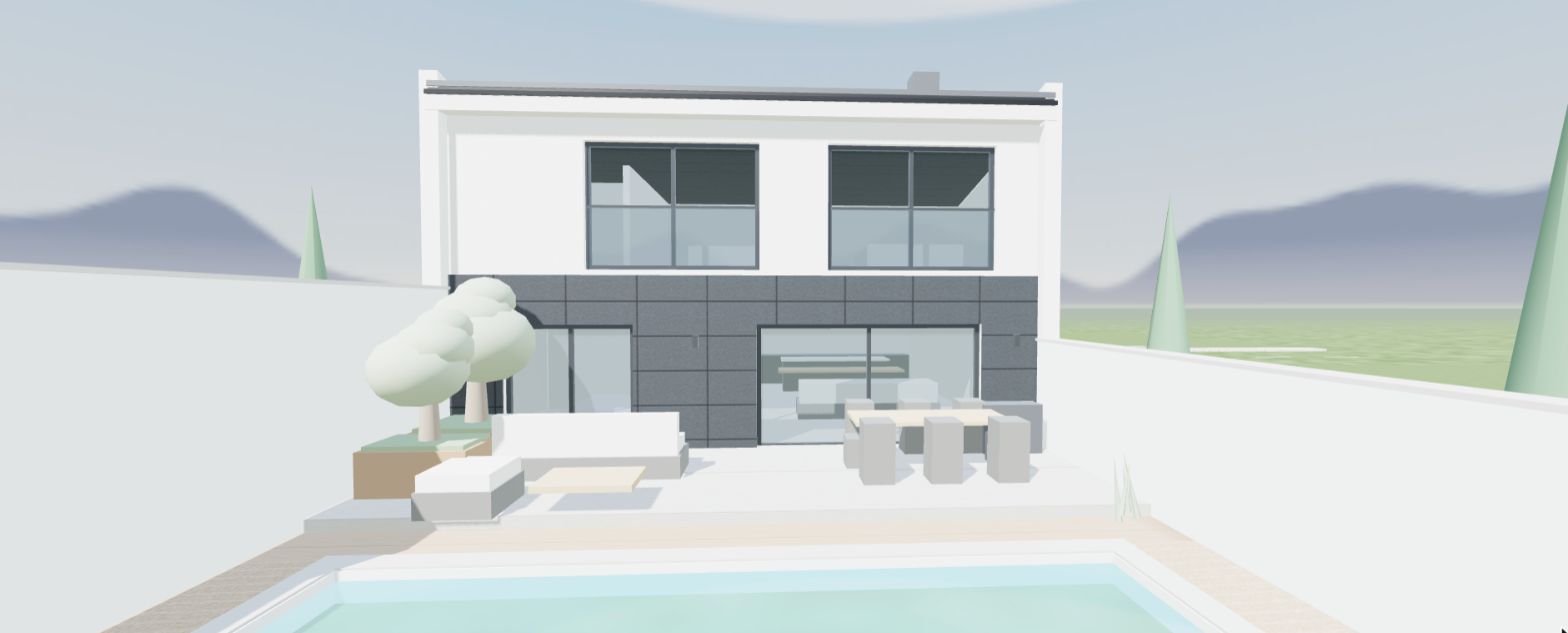

Vista 05 del modelo 3D — 05 **Desde el jardín** Al nivel del césped, con las tumbonas y las lavandas en primer término, la escalera de obra del vaso a la izquierda, el estar a la izquierda y el comedor de ocho a la derecha. 24 mmcámara +1,55 msol 10:00

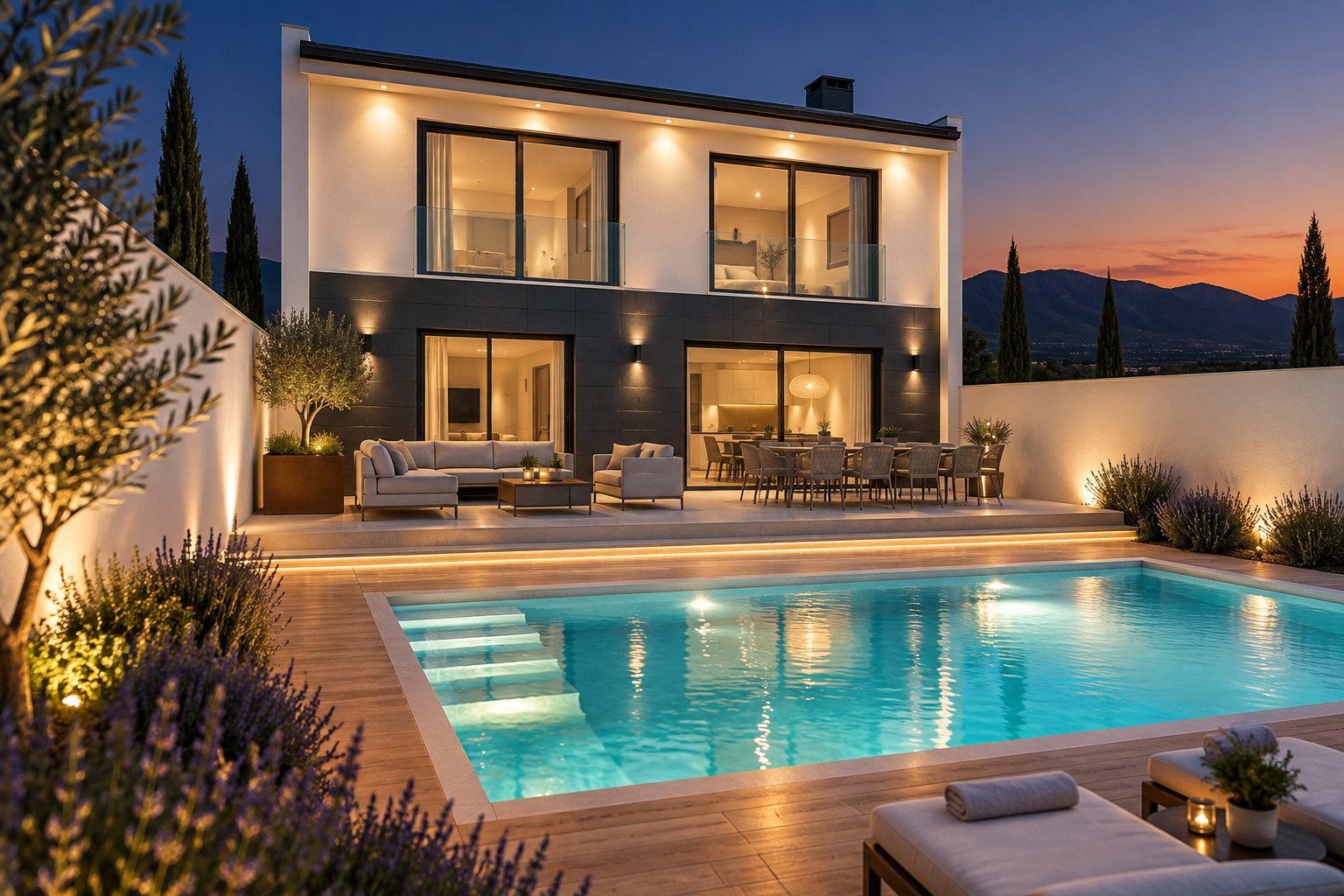

Vista nocturna en hora azul con iluminación arquitectónica — 06 **Vista nocturna** Hora azul: downlights empotrados en el alero, apliques bidireccionales sobre el porcelánico, LED bajo el escalón de la terraza, foco de piscina y uplights en los árboles. 24 mmcámara +1,60 msol 21:30

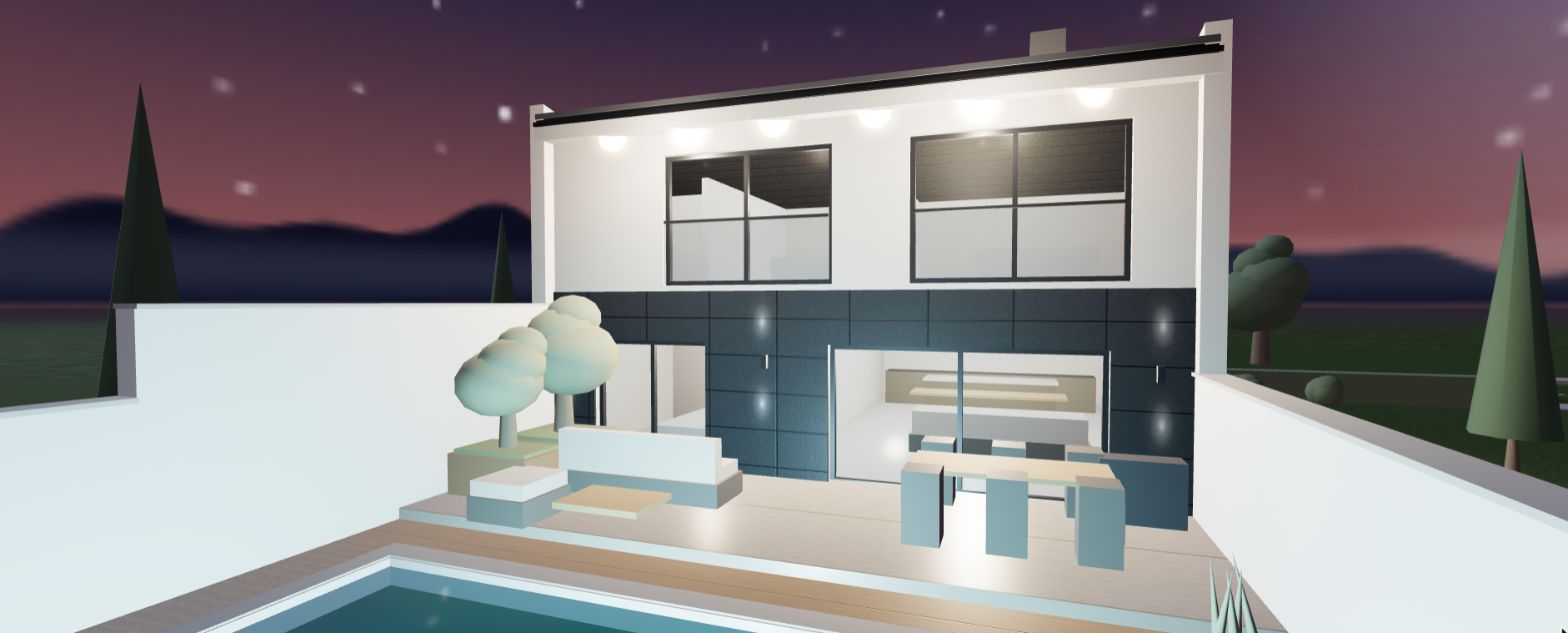

Vista 06 del modelo 3D — 06 **Vista nocturna** Hora azul: downlights empotrados en el alero, apliques bidireccionales sobre el porcelánico, LED bajo el escalón de la terraza, foco de piscina y uplights en los árboles. 24 mmcámara +1,60 msol 21:30

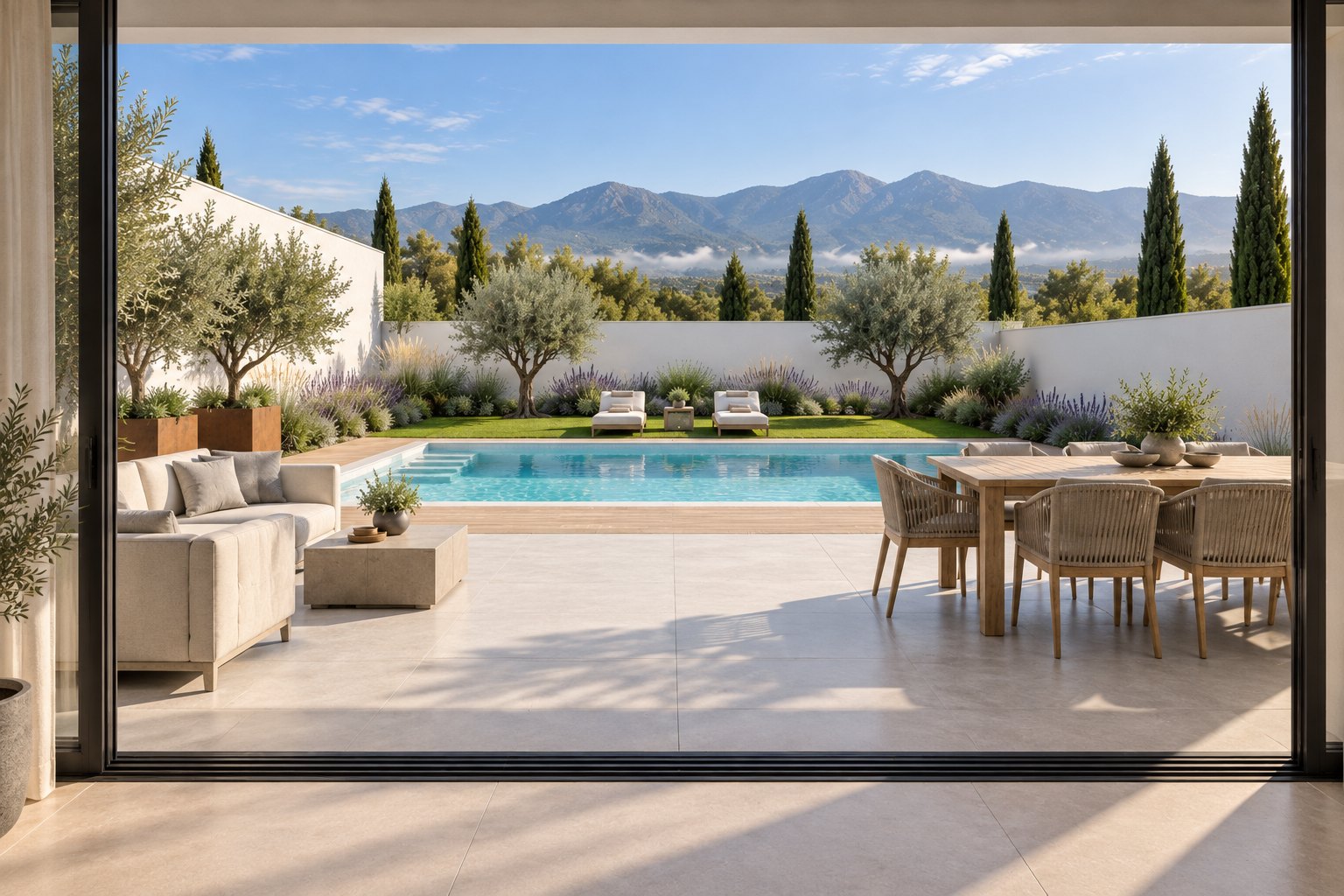

La parcela vista desde la cristalera del salón: terraza, piscina, césped y sierra — 07 **La parcela desde la cristalera** Desde dentro del salón, en el hueco de la P-E.2 de 4,00: estar a la izquierda y comedor de ocho a la derecha sobre la terraza elevada, olivos en corten, escalón a la tarima, vaso de 8×4 con la escalera de obra, tumbonas, césped con lavandas junto a los muros medianeros y la sierra al fondo. 24 mmcámara +1,50 msol 11:30

Planta baja amueblada, plano 07 — 07 **La parcela desde la cristalera** Desde dentro del salón, en el hueco de la P-E.2 de 4,00: estar a la izquierda y comedor de ocho a la derecha sobre la terraza elevada, olivos en corten, escalón a la tarima, vaso de 8×4 con la escalera de obra, tumbonas, césped con lavandas junto a los muros medianeros y la sierra al fondo. 24 mmcámara +1,50 msol 11:30

Nocturna a ras de la piscina con la fachada reflejada en el agua — 08 **Nocturna desde la piscina** Cámara a 0,60 m sobre la tarima, en el extremo del vaso y centrada en su eje: la lámina de agua refleja la fachada entera. Focos sumergidos, LED bajo el escalón de la terraza, apliques sobre el porcelánico antracita, downlights del alero sobre el blanco, olivos y lavandas iluminados desde abajo, sierra en silueta en la hora azul. 24 mmcámara +0,60 mhora azul

Interiores

Catorce estancias desde el plano 07

Distribución y mobiliario tomados de la planta amueblada del proyecto; el conmutador muestra el recorte del plano de la planta correspondiente. Mismo lenguaje que los exteriores: carpintería negra, blanco, roble y beige, suelo radiante sin radiadores. Pavimento de toda la vivienda en porcelánico efecto madera Porcelanosa Manhattan Maple 29,4 × 180 (C); baños en porcelánico gris claro.

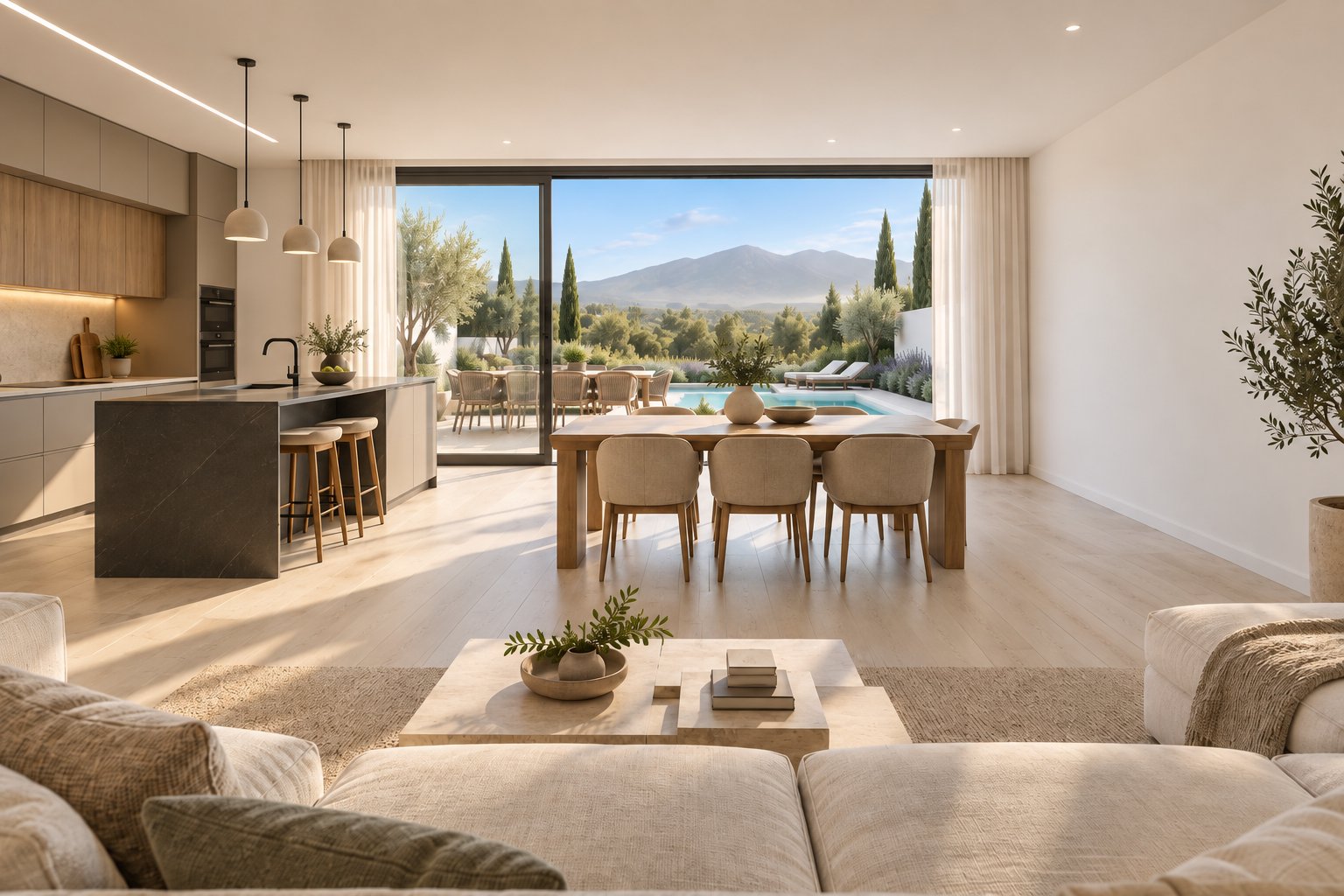

Salón-comedor-cocina mirando hacia el ventanal de 4 m y la piscina — I-01 **Salón · comedor · cocina** 56,81 m². Cocina lineal en la medianera izquierda con isla negra, comedor para seis en el centro, estar y TV junto al muro del garaje, P-E.2 de 4,00 abierta a la terraza y la piscina. Techo 2,60 con línea LED empotrada. 24 mmcámara +1,40 mmañana

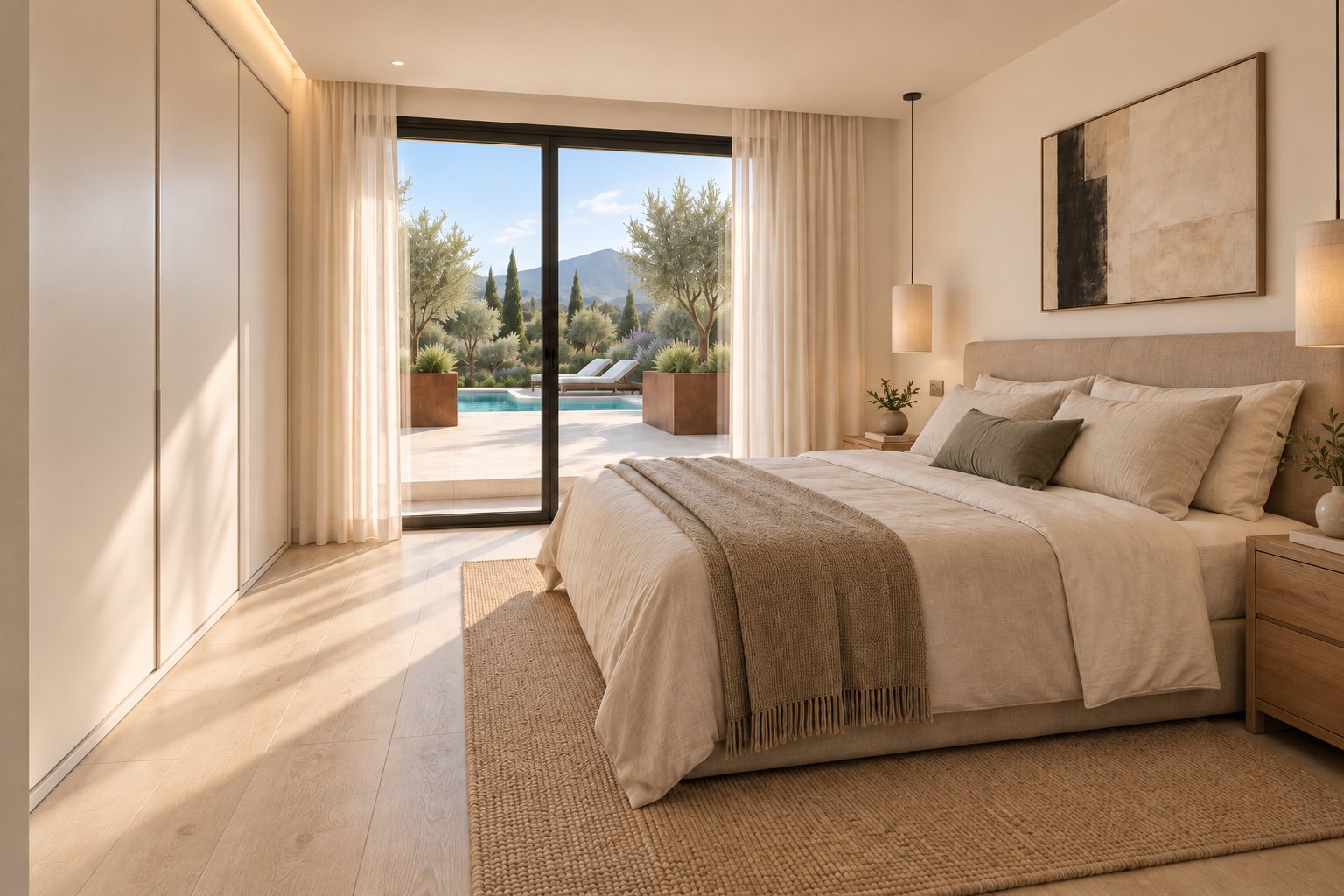

Dormitorio de planta baja con salida a la terraza — I-02 **Dormitorio 0 · planta baja** 15,18 m². Cama contra la medianera derecha, armario empotrado de correderas enfrente, P-E.1 de 2,20 con visillos a la terraza: tumbonas, vaso y olivos en jardineras corten a la vista. 24 mmcámara +1,40 mmañana

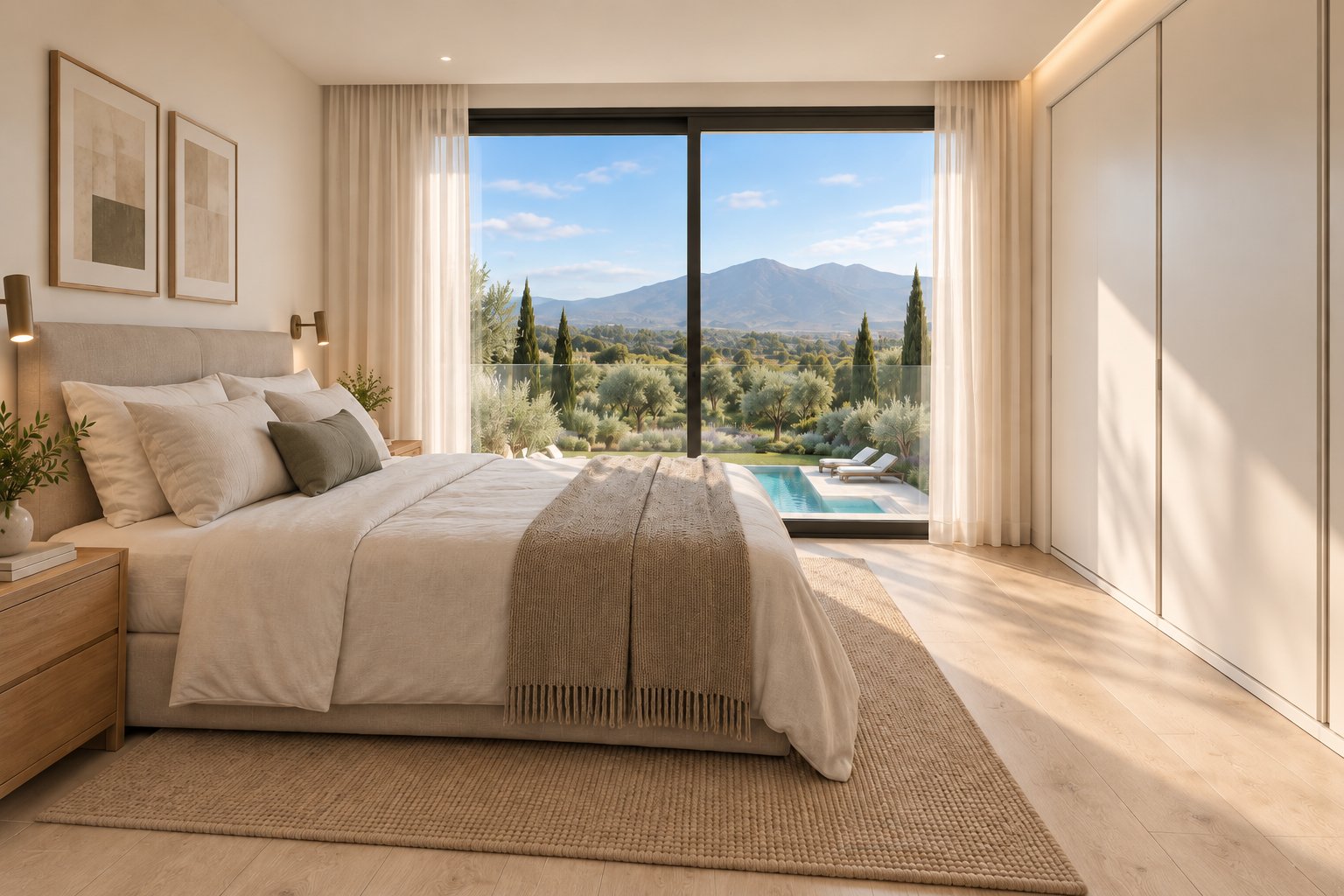

Dormitorio 01 de planta primera con vistas sobre la piscina y la sierra — I-03 **Dormitorio 01 · planta primera** 15,95 m². Cama contra la medianera izquierda, armario A-2 de dos correderas enfrente, P-E.3 de 3,00 de suelo a techo con barandilla de vidrio y vistas desde arriba a la piscina, el césped y la sierra. 24 mmcámara +1,40 mmañana

Planta primera amueblada, plano 07 — I-03 **Dormitorio 01 · planta primera** 15,95 m². Cama contra la medianera izquierda, armario A-2 de dos correderas enfrente, P-E.3 de 3,00 de suelo a techo con barandilla de vidrio y vistas desde arriba a la piscina, el césped y la sierra. 24 mmcámara +1,40 mmañana

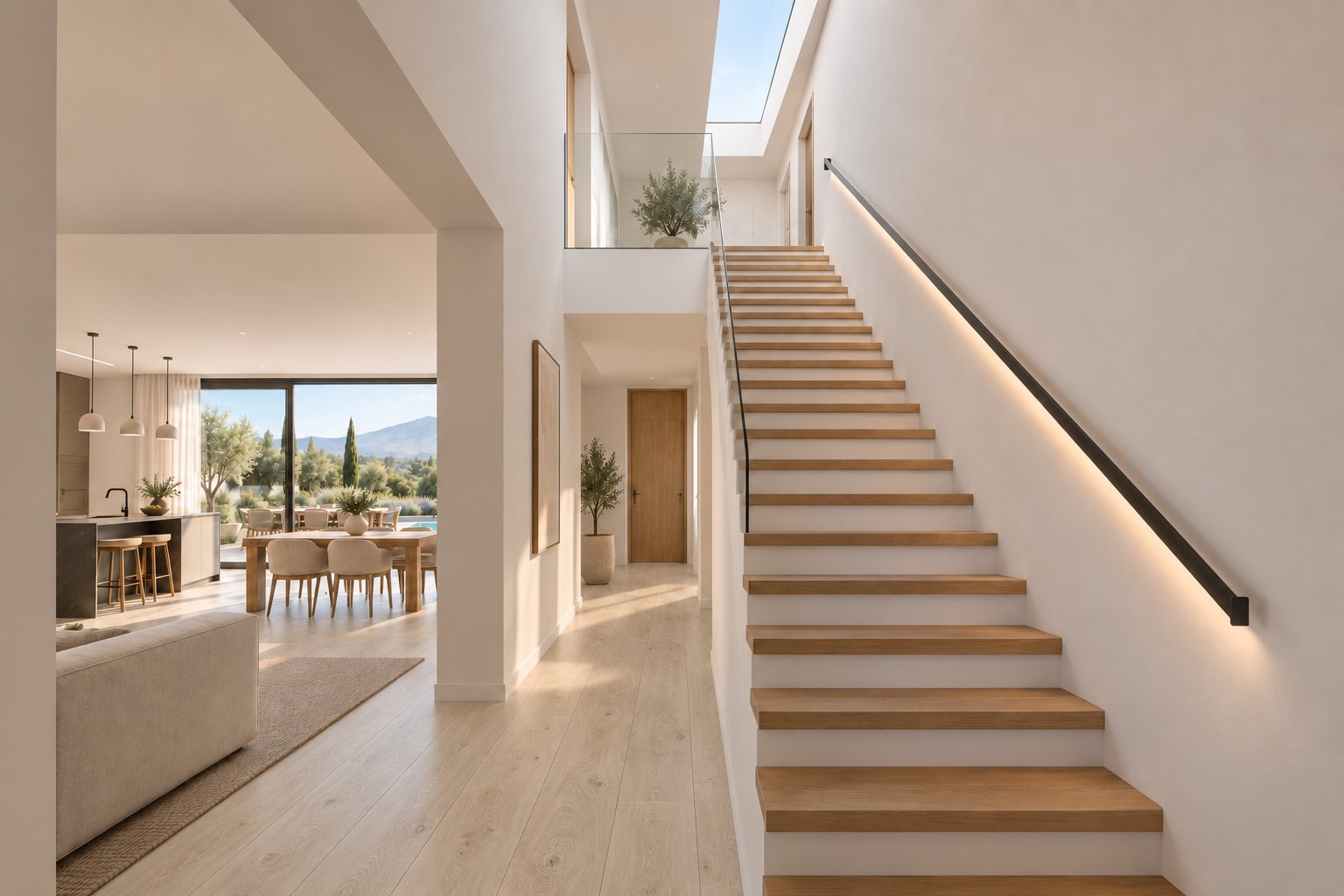

Escalera de doble altura con lucernario vista desde el hall — I-04 **Escalera y hall** Tramo recto de 1,10 m de losa de hormigón con peldaños de roble en la banda derecha, doble altura bajo el faldón con lucernario, barandilla de vidrio en el rellano de planta primera y LED en el zanquín. Desde el hall se asoma el salón con la isla y el comedor. 20 mmcámara +1,40 mmañana

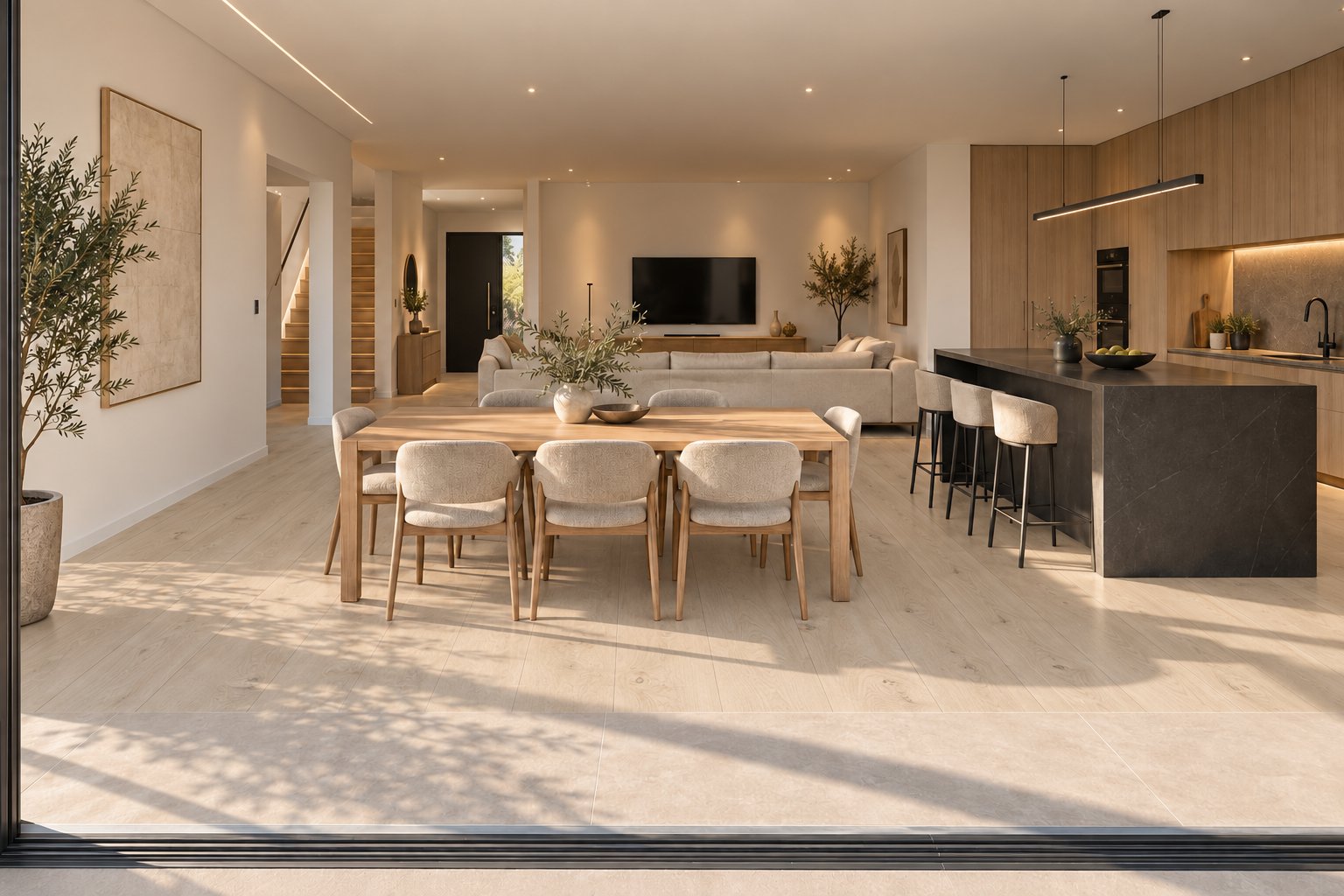

Salón-comedor-cocina visto desde la cristalera hacia el fondo — I-05 **Salón desde la cristalera** La misma sala de I-01 vista desde el ventanal de 4,00 hacia la calle: cocina e isla a la derecha, comedor en el centro, estar y mueble de TV contra el muro del garaje, hueco al hall y escalera a la izquierda. La luz entra por detrás de la cámara. 24 mmcámara +1,40 mmañana

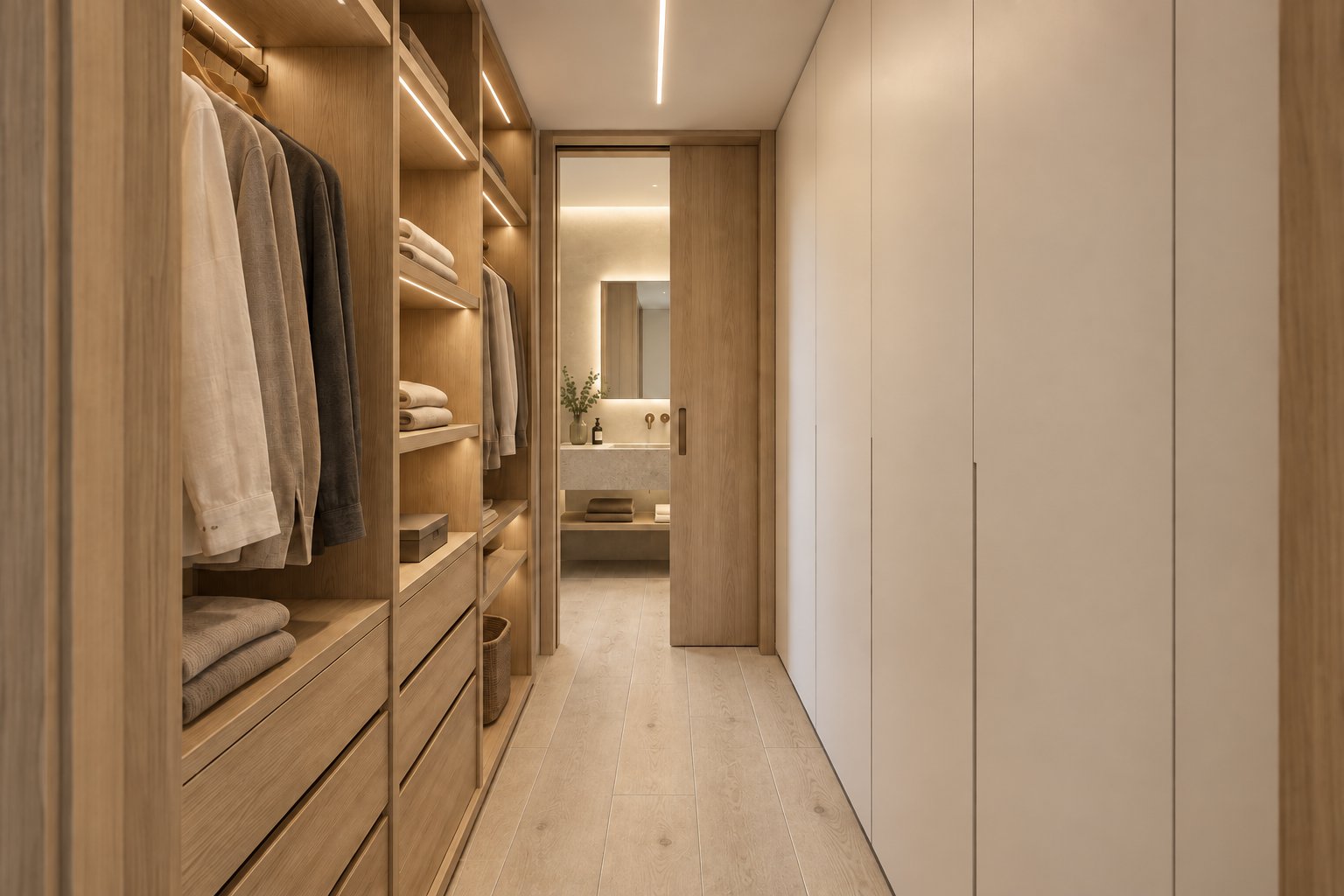

Vestidor del dormitorio de planta baja — I-06 **Vestidor · dormitorio 0** 2,36 m². Paso entre el dormitorio y su baño: módulos abiertos de roble con barra, baldas y cajones e iluminación integrada a un lado, puertas lacadas blancas al otro, corredera de roble (P-2) al baño al fondo. 20 mmcámara +1,40 mluz artificial

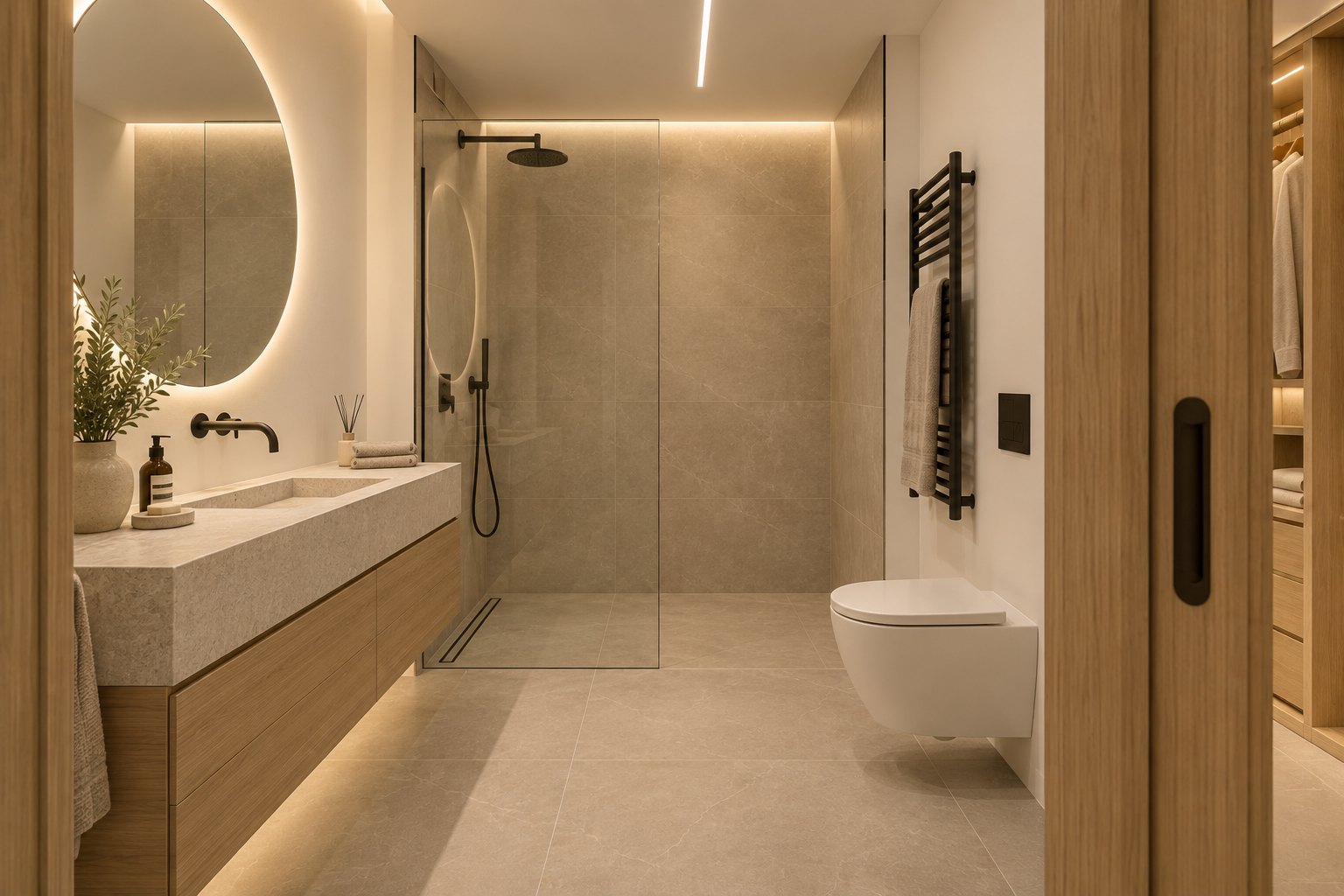

Baño en suite del dormitorio de planta baja — I-07 **Baño en suite · planta baja** 5,03 m², interior sin ventana. Ducha de obra al fondo con mampara fija y desagüe lineal, mueble suspendido de roble con lavabo de piedra y espejo redondo retroiluminado, inodoro suspendido con pulsador negro, toallero radiador negro; el vestidor asoma por la corredera. 20 mmcámara +1,40 mluz artificial

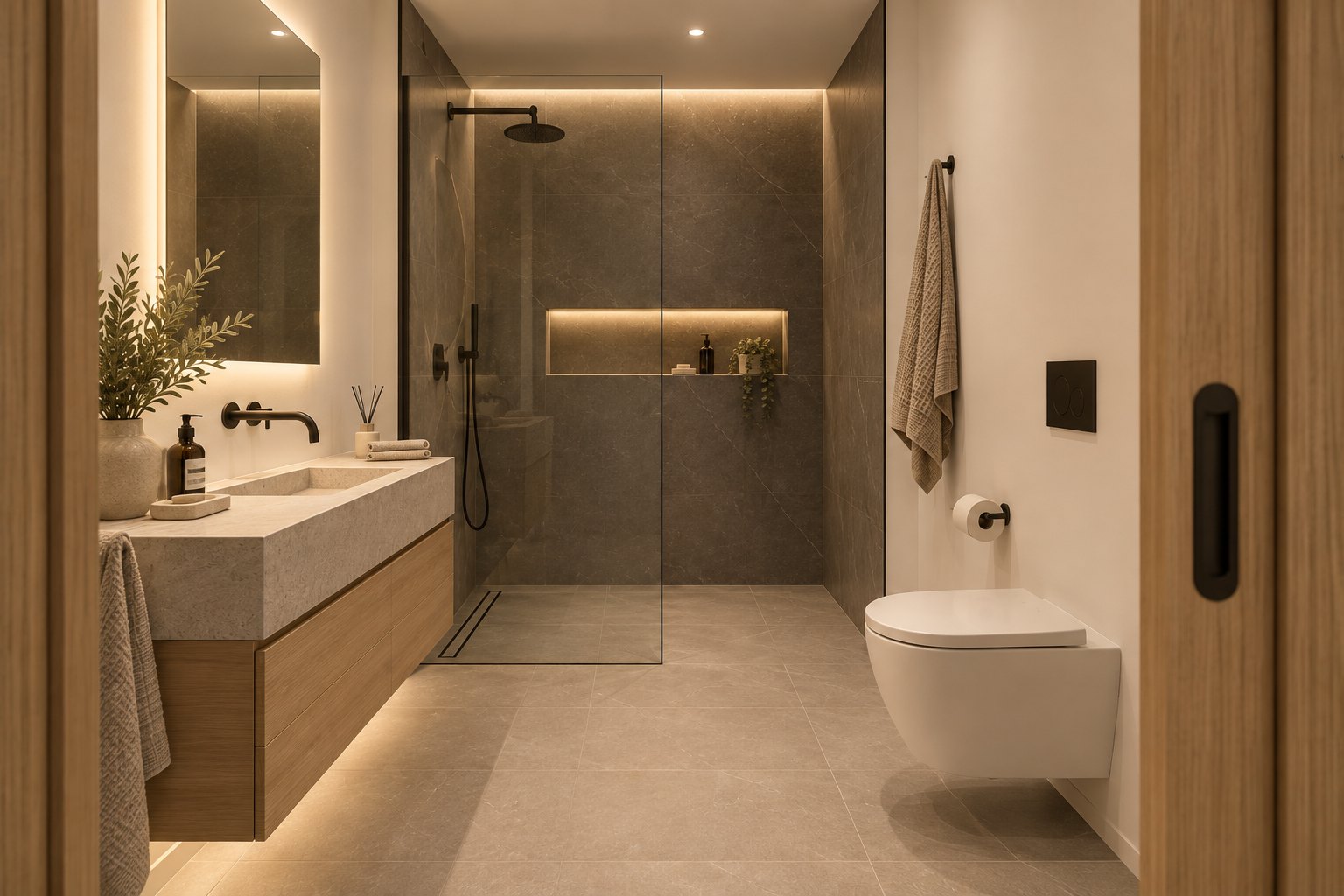

Aseo de planta baja junto al despacho — I-08 **Aseo · junto al despacho** 3,92 m². Versión compacta del anterior con el porcelánico antracita de la fachada de jardín como acento en la ducha, hornacina con LED, mueble de roble y espejo rectangular retroiluminado. 20 mmcámara +1,40 mluz artificial

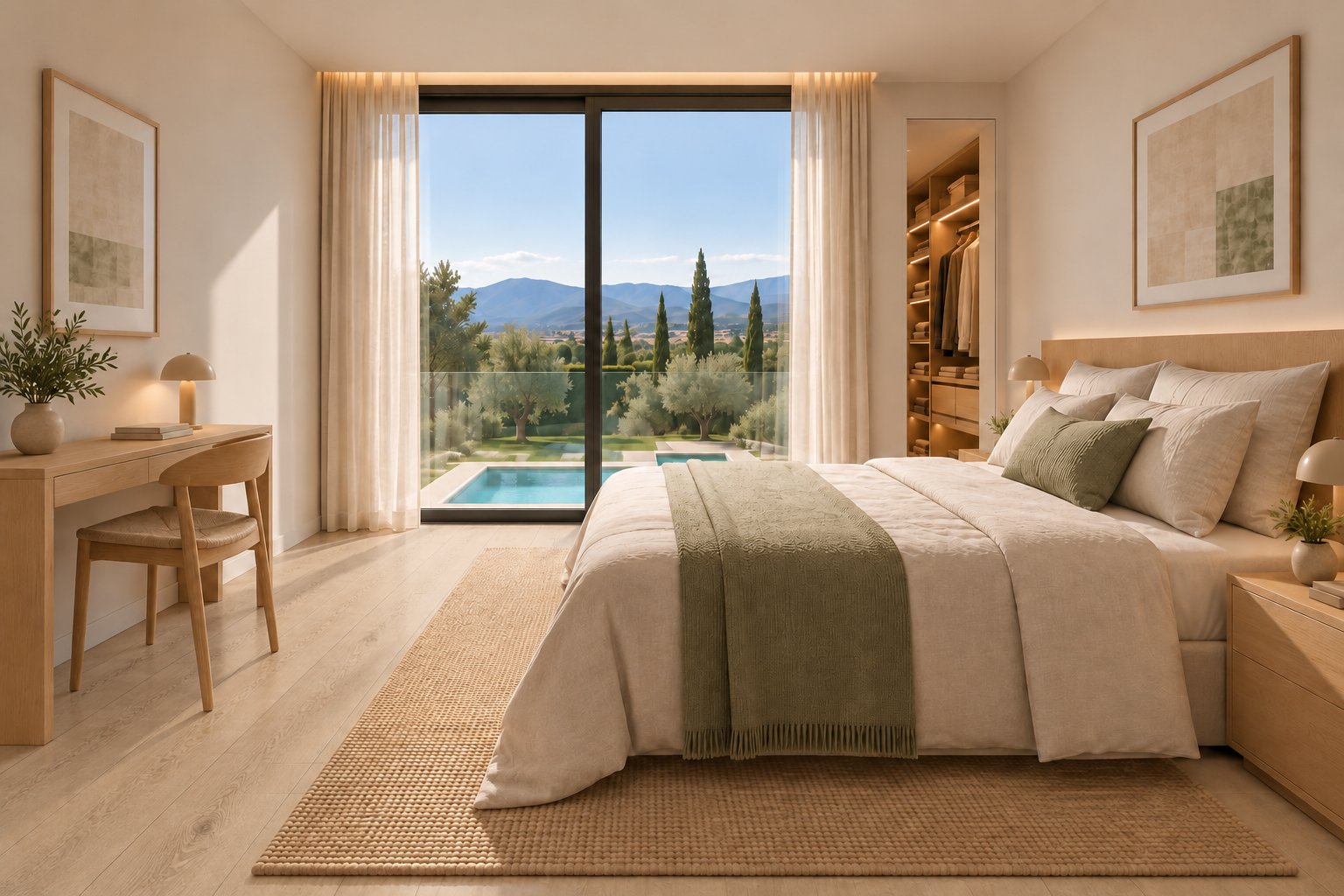

Dormitorio 02 de planta primera con escritorio y vistas — I-09 **Dormitorio 02 con vestidor · planta primera** 10,96 m² (2,85 × 3,85). Cristalera de frente, cama con el cabecero contra el tabique de la derecha, escritorio fino en el paso de la izquierda, y el vestidor de 1,56 m² detrás del tabique, con su acceso al fondo junto a la P-E.3 de 3,00. 20 mmcámara +1,40 mmañana

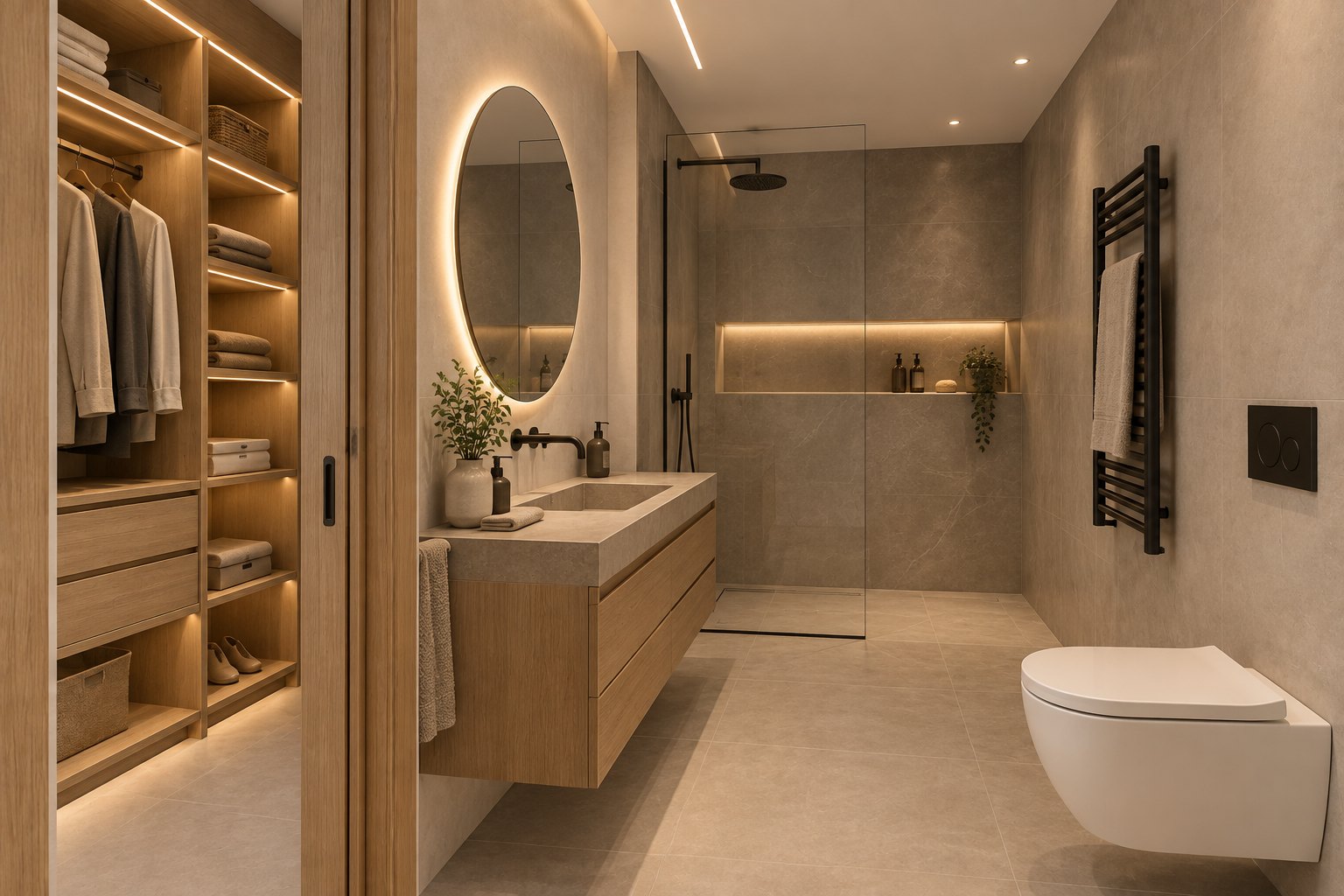

Baño de planta primera con el vestidor visible — I-10 **Baño · planta primera** 4,92 m², interior. Misma familia que el baño en suite de planta baja: ducha de obra con hornacina LED, mueble de roble con espejo redondo, inodoro suspendido, toallero negro; el vestidor de 1,56 m² asoma a la izquierda. 20 mmcámara +1,40 mluz artificial

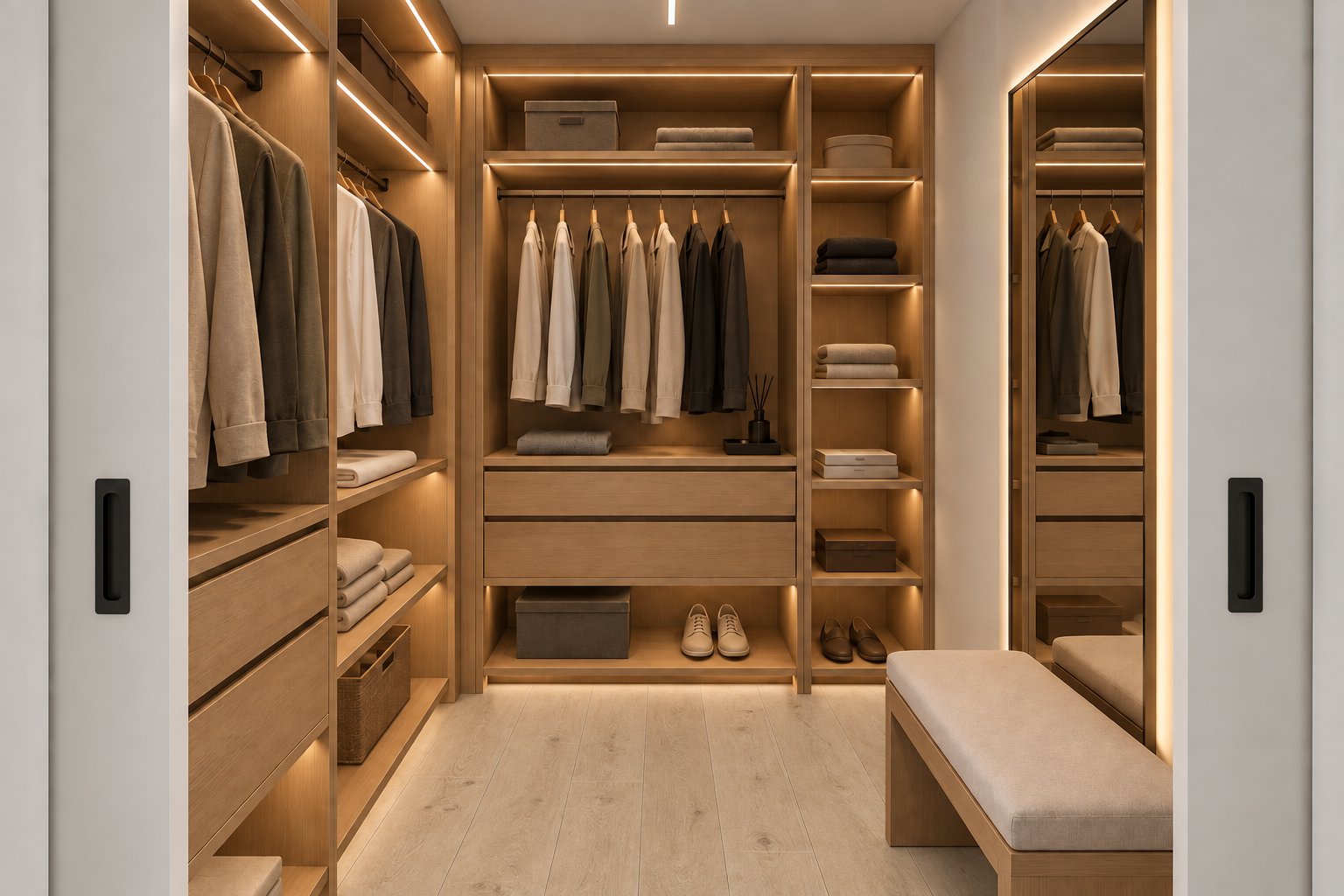

Vestidor de planta primera — I-11 **Vestidor · planta primera** 1,56 m², entre el dormitorio 02 y el baño, con las correderas blancas A-2. Tres frentes de módulos abiertos de roble con barra, baldas y cajonera, LED bajo cada balda, espejo de cuerpo entero y banqueta. 20 mmcámara +1,40 mluz artificial

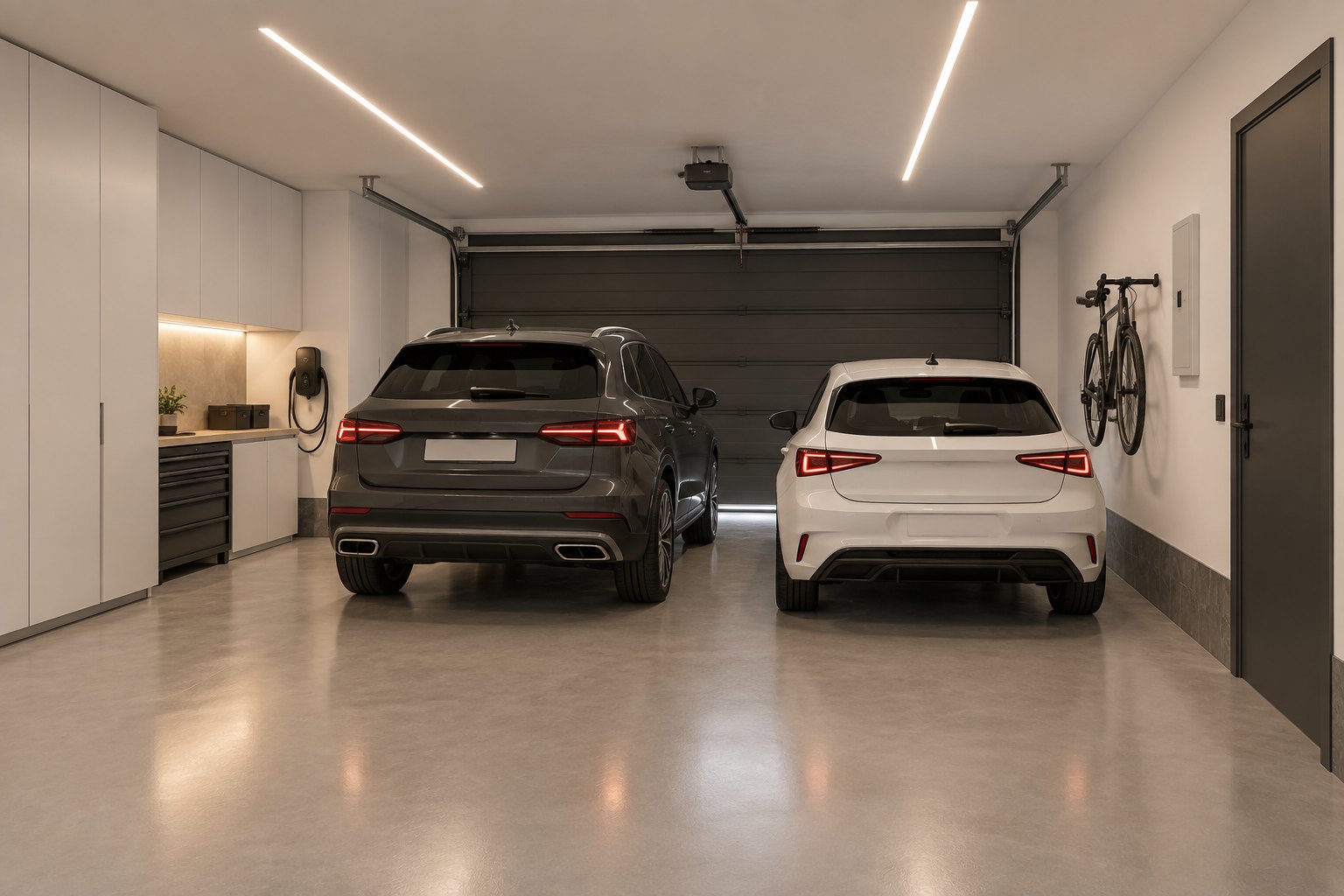

Garaje para dos coches — I-12 **Garaje** 26,21 m², dos plazas. Cara interior de la seccional P-G 3,80×2,65, puerta cortafuegos RF-45 al hall a la derecha, portabicicletas, armarios altos con banco de trabajo y cargador de vehículo eléctrico, zócalo de piedra como en fachada, pavimento continuo y dos líneas de LED. 20 mmcámara +1,40 mluz artificial

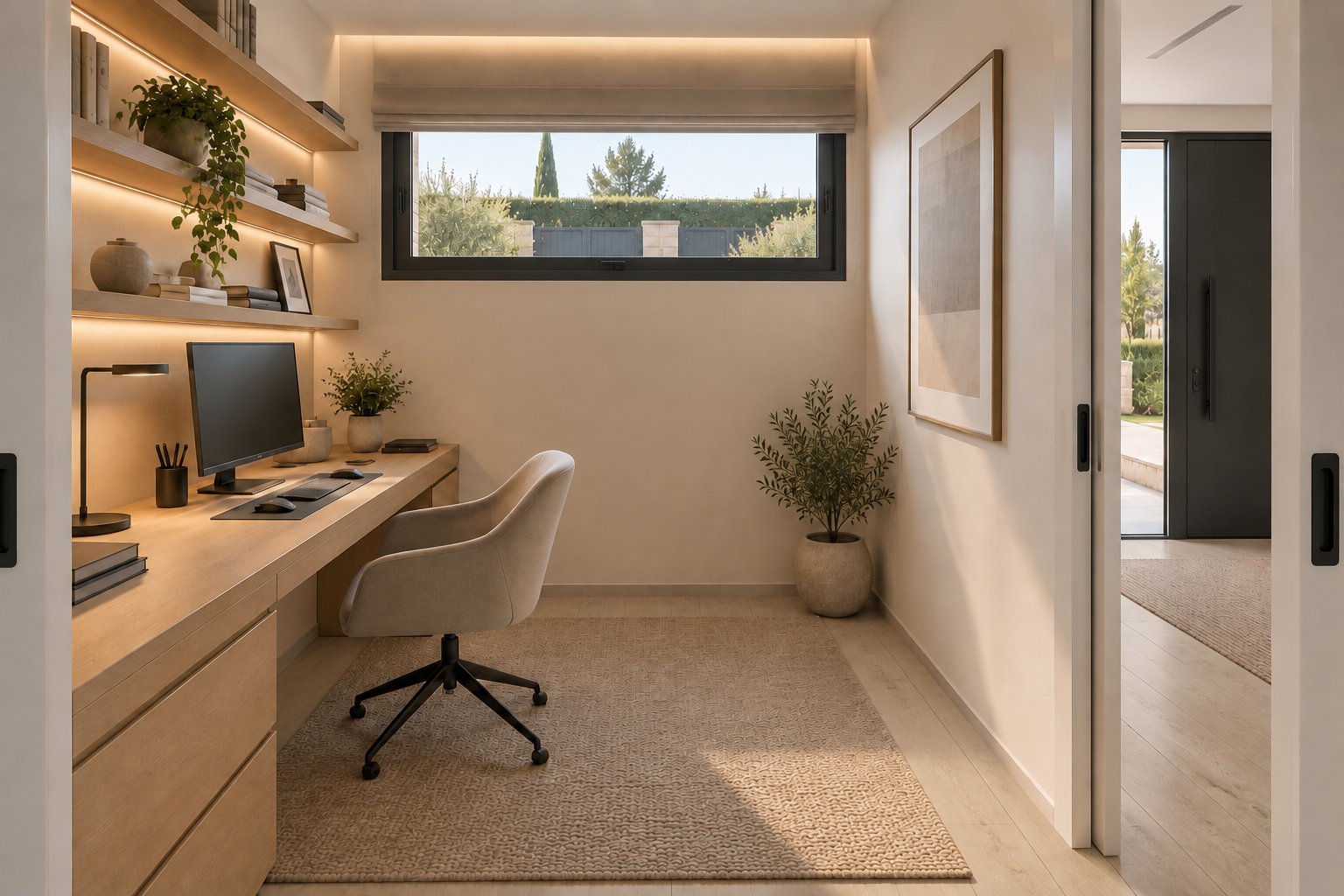

Despacho junto a la entrada con ventana alta a la calle — I-14 **Despacho · junto a la entrada** 7,28 m². Escritorio y baldas de roble con LED en la pared izquierda, ventana V-1 1,80×1,10 alta a la calle de frente, correderas blancas A-1 al hall a la derecha con la puerta negra de entrada al fondo. 20 mmcámara +1,40 mmañana

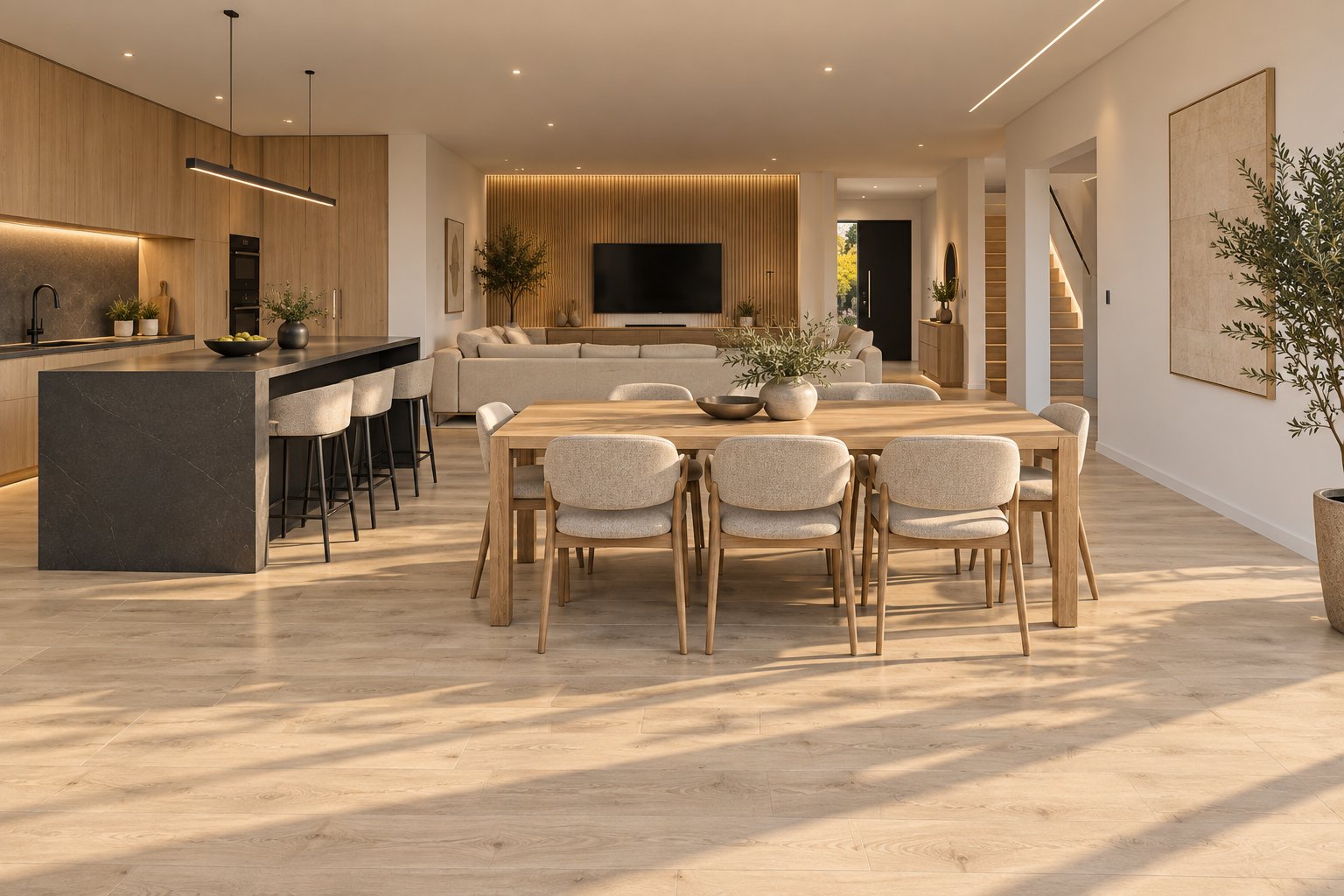

Salón-comedor-cocina visto desde dentro de la cristalera hacia el sofá, la TV y la escalera — I-15 **Salón desde la cristalera · interior** Cámara dentro del salón, a un metro de la P-E.2, mirando hacia la calle: mesa de ocho en primer plano, cocina e isla de piedra negra a la izquierda, sofá y panel de lamas de roble con la TV al fondo, y a la derecha el hall con la escalera y su barandilla de vidrio. Suelo Manhattan Maple en toda la estancia. 24 mmcámara +1,55 mtarde

Datos del proyecto

Parcela	298 m²
Frente · fondo edificado	10,50 · 15,00 m
Construido · útil	220 · 181,06 m²
Cornisa calle · alero jardín	+3,25 · +6,50 m
Cubierta	teja hormigón negra · 21 %
Piscina	8,00 × 4,00 m
Fotovoltaica	16 × 550 Wp

Cómo se han hecho

Geometría: modelo 3D levantado con las cotas del proyecto visado (planos 01 a 11) y capturado desde seis cámaras fijas; cada captura se adjuntó al generador como restricción geométrica.

Materiales: los renders del propio arquitecto sirvieron de referencia (porcelánico antracita, blanco, carpintería negra, barandillas de vidrio, alero de hormigón, tarima efecto madera).

Revisión: las vistas 03 y 04 se regeneraron hasta que la relación entre la fachada de calle, la cubierta y el jardín coincidió con el modelo. Son imágenes de intención, no documentos de proyecto: las cotas mandan sobre la imagen.
